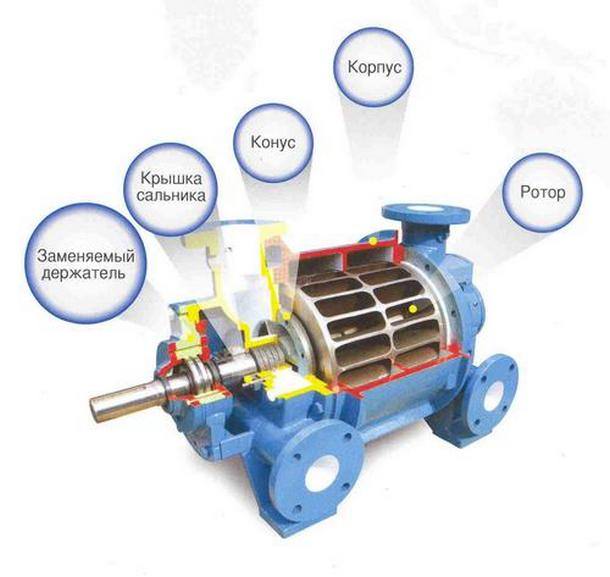

Особенности вакуумного насоса CUTES



• Ротор: Высокоэффективное рабочее колесо с 20 лопатками.
• Корпус :Стандартная конструкция с пластиной в середине корпуса
  .Обе стороны насоса могут использоваться при различных вакуумных условиях.
• Конус: Три вида выбора для низкого, среднего и высокого вакуума
  01 – ниже 16 inHg;02 – 14  ~ 22 inHg;03 – 20  ~ 27 inHg
• Материал и выбор уплотнения вала:Материальное исполнение и уплотнение вала
  насоса выбираются в соответствии с применением.
• Заменяемый держатель:Конструкция заменяемого держателя запатентована.

         Тайвань, патент №098373

• Крышка сальника:Материальное исполнение – углеродистая сталь.

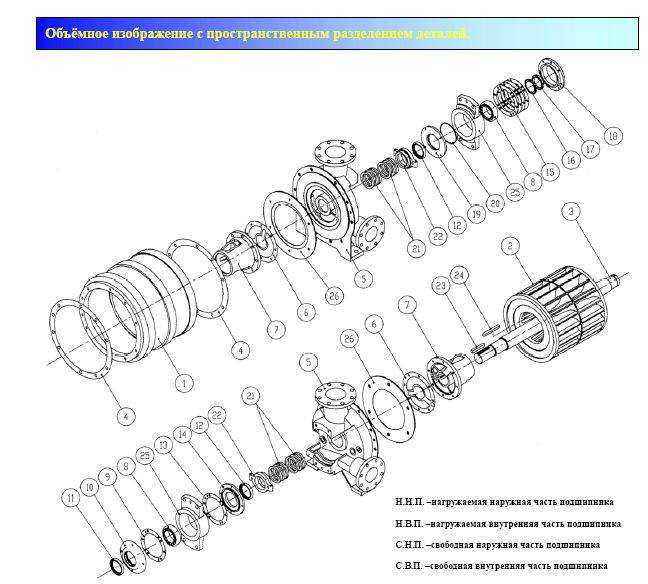

Позиция	Название	Позиция	Название
1	Корпус	14	Н.В.П. Крышка
2	Крылатка	15	Регулировочная шайба
3	Вал	16	Стопорная шайба
4	Корпусное  уплотнение	17	Контргайка
5	Верхняя часть	18	С.Н.П. Крышка
6	Уплотнитель конуса	19	С.В.П. Крышка
7	Конус	20	Кольцо
8	Подшипник	21	Уплотнительное кольцо
9	Н.Н.П. Уплотнитель	22	Сальник
10	Н.Н.П. Крышка	23	Шпонка вала
11	Наружное Манжетное уплотнение	24	Шпонка
12	Внутри Манжетное уплотнение	25	Заменяемый держатель
13	Н.В.П. Уплотнитель крышки	26	Пластина плакирования

Габаритный чертеж и габаритные размеры вакуумного насоса и "CUTES" смотрим здесь
